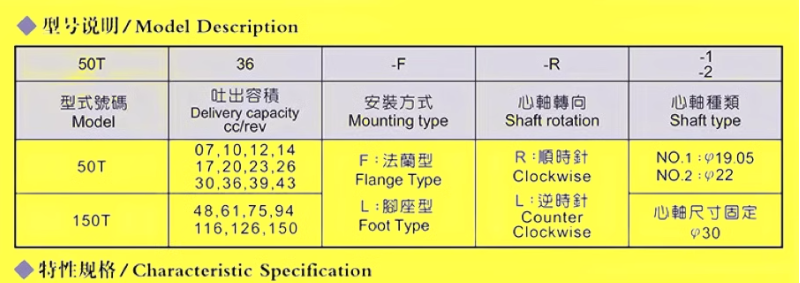

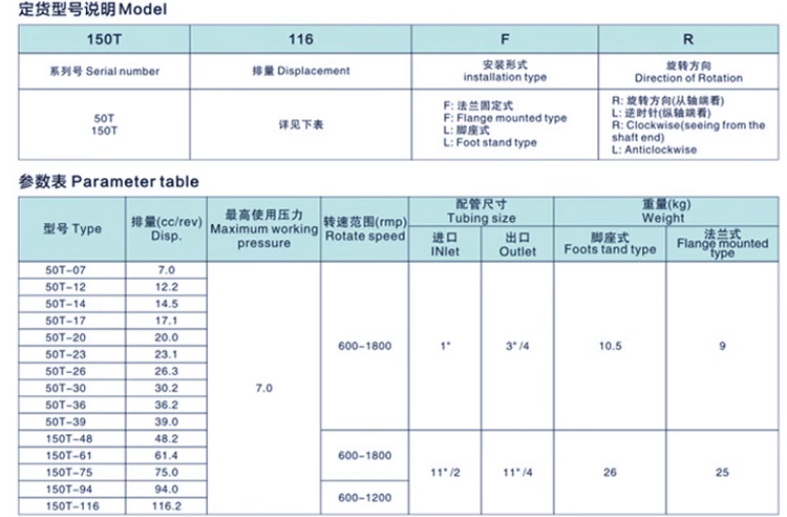

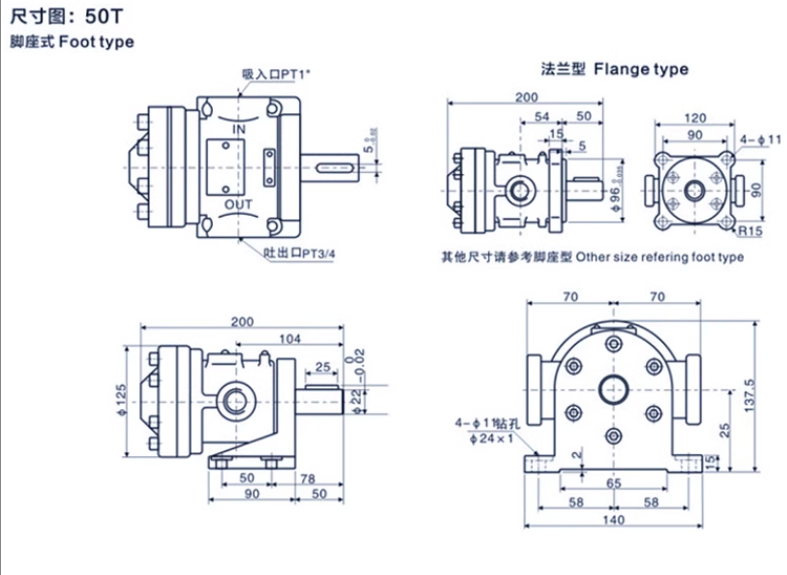

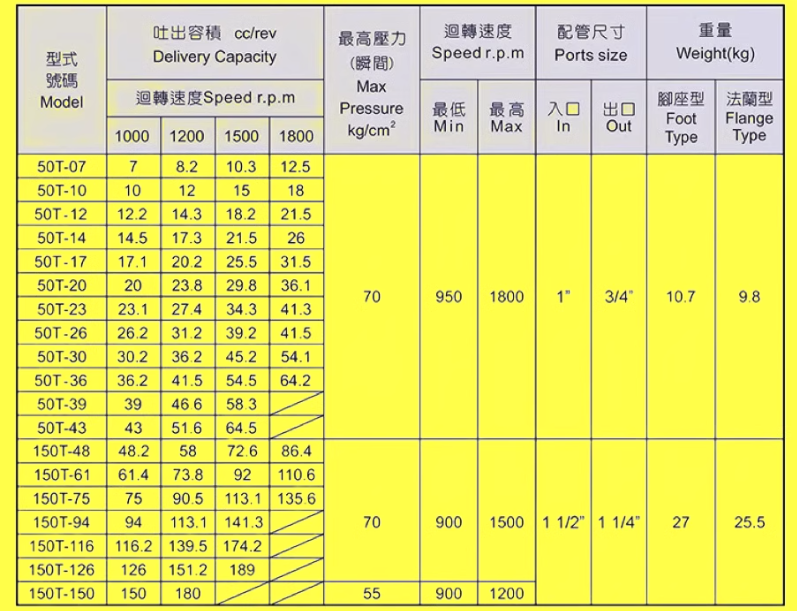

ROSICO液壓50T-19-FR定量葉片泵12 14 17 23 26 30 36 39 43

垃圾破碎機液壓系統工作原理分析

垃圾破碎機液壓系統及其工作原理
圖1所示爲破碎機的液壓系統原理圖。滾筒是機器的主要工作機構，其驅動液壓馬達的功率比其他執行器大很多，故液壓馬達單獨設爲一個回路系統 ；而其他機構的液壓缸組爲另一個回路系統。

圖1 垃圾破碎機液壓系統原理圖

1、8-過濾器；2-單向變量液壓泵；3、7-溢流閥；4、10、15、18、21-三位四通電液換向閥；5-雙向變量液壓馬達；6-滾筒；9-低壓定量液壓泵；11、 12-單向節流閥；13-推料闆液壓缸；14-固定刀角度調整液壓缸；16、19、22-減壓閥；17-固定刀距離調整液壓缸；20-皮帶裝置液壓缸
液壓馬達回路的油源爲高壓變量液壓泵2，泵的最高壓力由溢流閥3設定，以防遇到鐵釘?shù)葓杂参锪蠒r剪切負載突然增加導緻系統壓力過高而損壞系統 ；雙向液壓馬達5直接驅動滾筒6，其旋轉方向由三位四通電液換向閥4控制，閥4的H型中位機能可使液壓泵2實現卸荷，也可以使馬達浮動，在大的物料卡 住或維修時用很小的力使?jié)L筒旋轉一小的角度；馬達的旋轉速度可以通過調節泵或馬達的排量實現。

所有液壓缸組成的系統的油源爲低壓定量液壓泵9，其供油壓力由溢流閥7設定；執行器有推料闆液壓缸13、固定刀角度調整液壓缸14（2個）、固定 刀距離調整液壓缸17（2個）和皮帶裝置液壓缸（支撐輸送皮帶）20（2個），這些液壓缸的運動方向分別由M型中位機能的三位四通電磁換向閥10、15、 18、21控制；缸13通過進、出口設置的單向節流閥11及12進行雙向節流調速，以滿足推料闆推料往複直線運動的頻率要求；缸14、17、20的工作壓力分別由減壓閥16、19、22設定。液壓泵9可通過閥10的中位實現卸荷。

技術特點
1)該破碎機采用全液壓傳動，功率體積比大，便于執行器速度、力和扭矩等輸出參數的調節，噪聲小。
2)根據功率的差異，液壓系統采用兩套獨立的高低壓油路系統。
3)液壓馬達直接驅動滾筒旋轉，省去了中間減速機構；采用變量泵一變量馬達式容積調速開式油路系統，沒有溢流和節流損失，系統具有壓力適應特 征，效率高、發熱少；從馬達排出的油液直接返回油箱，油液冷卻較好。
4)所有液壓缸共用一個低壓液壓泵供油，采用雙向進口節流調速調整推料缸的速度；通過減壓閥調整固定刀角度和距離調整液壓缸及皮帶液壓缸的工作壓力并保證穩定。

柱塞泵：
P08-A0-F-R-01 P08-A1-F-R-01 P08-A2-F-R-01 P08-A3-F-R-01 P16-A0-F-R-01 P16-A1-F-R-01
P16-A2-F-R-01 P16-A3-F-R-01 P22-A0-F-R-01 P22-A1-F-R-01 P22-A2-F-R-01 P22-A3-F-R-01
P36-A0-F-R-01 P36-A1-F-R-01 P36-A2-F-R-01 P36-A3-F-R-01 P46-A0-F-R-01 P46-A1-F-R-01
P46-A2-F-R-01 P46-A3-F-R-01 P70-A4-F-R-01 P46-C2-D3-F-R P16-D3-FR-01  P46-A0/A1/A2/A3-F-R-01

1HP(750W臺灣電機） 2HP(1500W臺灣SY) 3HP（2200W電機）
ROP-10A ROP-10A（1/8接口） ROP-11A ROP-11A（1/4接口） ROP-11A（1/8接口） ROP-11A+1/4HP+風葉
ROP-11A-VB ROP-12A ROP-12A（1/4接口） ROP-12A+1/4HP+風葉 ROP-12A-VB ROP-13A ROP-13A(3/8接口）
ROP-13A+1/4HP+風葉 ROP-13A-VB
TK150-06 TK150-08 TK150-10 TK1510+1HP(750W) TK3015 TK-3015 TK-3015+1500W電機
TK-3015+750W電機 TK3020 TK-3020 TK-3020+1500W電機 TK-3020+2200W電機 TK3030
TK-3030 TK-3030+1500W電機 TK-3030+2200W電機 TK3040 TK-3040 TK-3040+2200W電機
TOP-203/204HB-VB TOP-203HB PT1/2 TOP-203HB-VB(VD) PT1/2 TOP-204HB PT1/2 TOP-204HB-VB(VD) PT1/2
TOP-206HB PT1/2 TOP-206HB-VB PT1/2 TOP-206HB-VB(VD) TOP-208HB PT1/2 TOP-208HB-VB(VD)
TOP-208HB-VB(VD) PT1/2 TOP-210HB PT3/4 TOP-210HB-VB(VD) TOP-210HB-VB(VD) PT3/4 TOP-212HB PT3/4
TOP-212HB-VB(VD) TOP-212HB-VB(VD) PT3/4 TOP-216HB PT3/4 TOP-216HB-VB(VD) TOP-216HB-VB(VD) PT3/4
TOP-220HB PT3/4 TOP-220HB-VB(VD) TOP-220HB-VB(VD) PT3/4
TOP2MY 1500電機 TOP2MY 200W電機 TOP2MY 400W電機 TOP2MY 750W電機 耐高溫ROP-11A

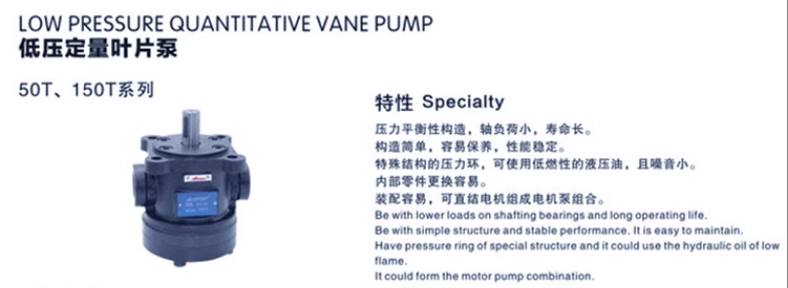

定量葉片泵：
150T-48-FR 150T-61-FR 150T-75-FR 150T-94-FR 150T-116-FR 150T-125-FR 150T+150T
50T-07-FR 50T-12-FR 50T-14-FR 50T-17-FR 50T-19-FR 50T-20-FR 50T-23-FR 50T-25-FR
50T-26-FR 50T-28-FR 50T-30-FR 50T-36FR 50T-39-FR 50T-40-FR
高壓葉片泵：
HVP-20-FA3 HVP-30-FA3 HVP-40-FA3 HVP-5440F-A3 HVP-0808F-A3 HVP-1212F-A3 HVP-1515F-A3
HVP-2020F-A3 HVP-3030F-A3 HVP-4040F-A3

PV2R1系列
PV2R1-10-F-RAA-41 PV2R1-10-F-RAB-41 PV2R1-10-F-RAL-41 PV2R1-10-F-RAR-41 PV2R1-10-L-RAA-41
PV2R1-10-L-RAB-41 PV2R1-10-L-RAL-41 PV2R1-10-L-RAR-41 PV2R1-12-F-RAA-41 PV2R1-12-F-RAB-41
PV2R1-12-F-RAL-41 PV2R1-12-F-RAR-41 PV2R1-12-L-RAA-41 PV2R1-12-L-RAB-41 PV2R1-12-L-RAL-41
PV2R1-12-L-RAR-41 PV2R1-14-F-RAA-41 PV2R1-14-F-RAB-41 PV2R1-17-F-RAA-41 PV2R1-19-F-RAA-41
PV2R1-31-F-RAA41 PV2R1-6-F-RAA-41 PV2R1-25-F-RAA-41
PV2R2系列：
PV2R2-26-F-RAA-41 PV2R2-26-F-RAB-41 PV2R2-26-F-RAL-41 PV2R2-26-F-RAR-41 PV2R2-26-L-RAA-41
PV2R2-26-L-RAB-41 PV2R2-26-L-RAL-41 PV2R2-26-L-RAR-41 PV2R2-33-F-RAA-41 PV2R2-33-F-RAB-41
PV2R2-33-F-RAL-41 PV2R2-33-F-RAR-41 PV2R2-33-L-RAA-41 PV2R2-33-L-RAB-41 PV2R2-33-L-RAL-41
PV2R2-33-L-RAR-41 PV2R2-41-F-RAA-41 PV2R2-41-F-RAB-41 PV2R2-41-F-RAL-41 PV2R2-41-F-RAR-41
PV2R2-41-L-RAA-41 PV2R2-41-L-RAB-41 PV2R2-41-L-RAL-41 PV2R2-41-L-RAR-41  PV2R2-47-F-RAA-41
PV2R2-47-F-RAB-41 PV2R2-47-F-RAL-41 PV2R2-47-F-RAR-41 PV2R2-47-L-RAA-41 PV2R2-47-L-RAB-41
PV2R2-47-L-RAL-41 PV2R2-47-L-RAR-41  PV2R2-53-F-RAA-41 PV2R2-53-F-RAB-41 PV2R2-53-F-RAL-41
PV2R2-53-F-RAR-41 PV2R2-53-L-RAA-41 PV2R2-53-L-RAB-41 PV2R2-53-L-RAL-41 PV2R2-53-L-RAR-41
PV2R2-59-F-RAA-41 PV2R2-59-F-RAB-41 PV2R2-65-F-RAA-41
PV2R3系列：
PV2R3-136-F-RAA-31  PV2R3-66-L-RAA-31 PV2R3-66-L-RAB-31 PV2R3-66-L-RAL-31 PV2R3-66-L-RAR-31
PV2R3-76-F-RAA-31 PV2R3-76-F-RAB-31 PV2R3-76-F-RAL-31 PV2R3-76-F-RAR-31 PV2R3-76-L-RAA-31
PV2R3-76-L-RAB-31 PV2R3-76-L-RAL-31 PV2R3-76-L-RAR-31 PV2R3-85-F-RAA-31 PV2R3-85-F-RAB-31
PV2R3-85-F-RAL-31 PV2R3-85-F-RAR-31 PV2R3-85-L-RAA-31 PV2R3-85-L-RAB-31 PV2R3-85-L-RAL-31
PV2R3-85-L-RAR-31 PV2R3-94-F-RAA-31 PV2R3-94-F-RAB-31 PV2R3-94-F-RAL-31 PV2R3-94-F-RAR-31
PV2R3-94-L-RAA-31 PV2R3-94-L-RAB-31 PV2R3-94-L-RAL-31 PV2R3-94-L-RAR-31
PV2R4系列：
PV2R4-136-F-RAA-30 PV2R4-153F-RAA-30 PV2R4-184F-RAA-30 PV2R4-200F-RAA-30 PV2R4-237F-RAA-30
PV2R4A-138-FRAA-10 PV2R4A-162-FRAA-10 PV2R4A-193-FRAA-10
PV2R11系列：
PV2R11-19/19F PV2R11-4-23-F-R-A PV2R11-12/12F PV2R11-31/12F1 PV2R11-4/4-F-RAA PV2R11-6/4-F-RAA
PV2R11-6/6-F-RAA PV2R11-8/4-F-RAA PV2R11-8/8-F-RAA PV2R11-10/4-F-RAA PV2R11-10/6-F-RAA
PV2R11-10/8-F-RAA PV2R11-10/10-F-RAA PV2R11-12/4-F-RAA PV2R11-12/6-F-RAA PV2R11-12/10-F-RAA
PV2R11-12/12-F-RAA PV2R11-16/6-F-RAA PV2R11-16/10-F-RAA PV2R11-20/6-F-RAA PV2R11-20/10-F-RAA
PV2R11-23/10-F-RAA
PV2R12系列：
PV2R12-10-26-F-REAA-41 PV2R12-10-26-L-REAA-41 PV2R12-10-33-F-REAA-41 PV2R12-10-33-L-REAA-41
PV2R12-10-41-F-REAA-41 PV2R12-10-41-L-REAA-41 PV2R12-10-47-F-REAA-41 PV2R12-10-47-L-REAA-41
PV2R12-10-53-F-REAA-41 PV2R12-10-53-L-REAA-41 PV2R12-10-59-F-REAA-41 PV2R12-10-59-L-REAA-41
PV2R12-10-65-F-REAA-41 PV2R12-10-65-L-REAA-41 PV2R12-12-26-F-REAA-41 PV2R12-12-26-L-REAA-41
PV2R12-12-33-F-REAA-41 PV2R12-12-33-L-REAA-41 PV2R12-12-41-F-REAA-41 PV2R12-12-41-L-REAA-41
PV2R12-12-47-F-REAA-41 PV2R12-12-47-L-REAA-41 PV2R12-12-53-F-REAA-41 PV2R12-12-53-L-REAA-41
PV2R12-12-59-L-REAA-41 PV2R12-12-65-L-REAA-41 PV2R12-14-26-L-REAA-41 PV2R12-14-33-L-REAA-41
PV2R12-14-41-L-REAA-41 PV2R12-14-47-L-REAA-41 PV2R12-14-53-L-REAA-41 PV2R12-14-59-L-REAA-41
PV2R12-14-65-L-REAA-41 PV2R12-17-26-L-REAA-41 PV2R12-17-33-L-REAA-41 PV2R12-17-41-L-REAA-41
PV2R12-17-47-L-REAA-41 PV2R12-17-53-L-REAA-41 PV2R12-17-59-L-REAA-41 PV2R12-17-65-L-REAA-41
PV2R12-19-26-L-REAA-41 PV2R12-19-33-L-REAA-41 PV2R12-19-41-L-REAA-41 PV2R12-19-47-L-REAA-41
PV2R12-19-53-L-REAA-41 PV2R12-25-47-F-REAA-41 PV2R12-25-53-F-REAA-41 PV2R12-25-59-F-REAA-41
PV2R12-25-65-F-REAA-41 PV2R12-31-26-F-REAA-41 PV2R12-31-33-F-REAA-41 PV2R12-31-41-F-REAA-41
PV2R12-31-47-F-REAA-41 PV2R12-31-53-F-REAA-41 PV2R12-31-59-F-REAA-41 PV2R12-31-65-F-REAA-41
PV2R12-6-26-F-REAA-41 PV2R12-6-26-L-REAA-41 PV2R12-6-33-F-REAA-41 PV2R12-6-33-L-REAA-41
PV2R12-6-41-F-REAA-41 PV2R12-6-41-L-REAA-41 PV2R12-6-47-F-REAA-41 PV2R12-6-47-L-REAA-41
PV2R12-6-53-F-REAA-41 PV2R12-6-53-L-REAA-41 PV2R12-6-59-F-REAA-41 PV2R12-6-59-L-REAA-41
PV2R12-6-65-F-REAA-41 PV2R12-6-65-L-REAA-41 PV2R12-8-26-F-REAA-41 PV2R12-8-26-L-REAA-41
PV2R12-8-33-F-REAA-41 PV2R12-8-33-L-REAA-41 PV2R12-8-41-F-REAA-41 PV2R12-8-41-L-REAA-41
PV2R12-8-47-F-REAA-41 PV2R12-8-47-L-REAA-41 PV2R12-8-53-F-REAA-41 PV2R12-8-53-L-REAA-41
PV2R12-8-59-F-REAA-41 PV2R12-8-59-L-REAA-41 PV2R12-8-65-F-REAA-41 PV2R12-8-65-L-REAA-41
PV2R13系列：
PV2R13-31/94-F-R
PV2R21系列：
PV2R21-53/31RAFF1 PV2R21-33/19 PV2R21-75/31RAFF1 PV2R21-33/30FR PV2R21-41/17-FR PV2R21-41/19-FR
PV2R23系列
PV2R23-75-153-F-RAAA-41 PV2R23-75-200-F-RAAA-41 PV2R23-41/116-F-R PV2R23-65-94-L-REAA-41
PV2R23-65/94-F-R PV2R23/116-53-F-R
PV2R24系列：
PV2R24-26-136-F-RAAA-41 PV2R24-26-153-F-RAAA-41 PV2R24-26-184-F-RAAA-41 PV2R24-26-200-F-RAAA-41
PV2R24-26-237-F-RAAA-41 PV2R24-33-136-F-RAAA-41 PV2R24-33-153-F-RAAA-41 PV2R24-33-184-F-RAAA-41
PV2R24-33-200-F-RAAA-41 PV2R24-33-237-F-RAAA-41 PV2R24-41-136-F-RAAA-41 PV2R24-41-153-F-RAAA-41
PV2R24-41-153-F-REAA-40 PV2R24-41-184-F-RAAA-41 PV2R24-41-184-F-REAA-40 PV2R24-41-200-F-RAAA-41
PV2R24-41-200-F-REAA-40 PV2R24-41-237-F-RAAA-41 PV2R24-41-237-F-REAA-40 PV2R24-47-136-F-RAAA-41
PV2R24-47-136-F-REAA-40 PV2R24-47-153-F-RAAA-41 PV2R24-47-153-F-REAA-40 PV2R24-47-184-F-RAAA-41
PV2R24-47-184-F-REAA-40 PV2R24-47-200-F-RAAA-41 PV2R24-47-200-F-REAA-40 PV2R24-47-237-F-RAAA-41
PV2R24-47-237-F-REAA-40 PV2R24-53-136-F-RAAA-41 PV2R24-53-136-F-REAA-40 PV2R24-53-153-F-RAAA-41
PV2R24-53-153-F-REAA-40 PV2R24-53-184-F-RAAA-41 PV2R24-53-184-F-REAA-40 PV2R24-53-200-F-RAAA-41
PV2R24-53-200-F-REAA-40 PV2R24-53-237-F-RAAA-41 PV2R24-53-237-F-REAA-40 PV2R24-59-136-F-RAAA-41
PV2R24-59-136-F-REAA-40 PV2R24-59-153-F-RAAA-41 PV2R24-59-153-F-REAA-40 PV2R24-59-184-F-RAAA-41
PV2R24-59-184-F-REAA-40 PV2R24-59-200-F-RAAA-41 PV2R24-59-200-F-REAA-40 PV2R24-59-237-F-RAAA-41
PV2R24-59-237-F-REAA-40 PV2R24-65-136-F-RAAA-41 PV2R24-65-136-F-REAA-40 PV2R24-65-153-F-RAAA-41
PV2R24-65-153-F-REAA-40 PV2R24-65-184-F-RAAA-41 PV2R24-65-184-F-REAA-40 PV2R24-65-200-F-RAAA-41
PV2R24-65-200-F-REAA-40 PV2R24-65-237-F-REAA-40 PV2R24-75-136-F-RAAA-41 PV2R24A-41-FRAAA-10
PV2R34A-76-FRAAA-10
PV2R32系列：
PV2R32-52/26-F-R PV2R32-60/33-F-R PV2R32-66/41-F-R PV2R32-76/47-F-R PV2R32-94/53-F-R
PV2R32-116/59-F-R PV2R32-125/65-F-R PV2R32-136/70-F-R

油泵電機：
0.75KW+VP20 0.75KW+VP15
1.5KW+VP20 1.5KW+VP15 1.5KW+VP30 1.5KW+VP40 1.5KW+VP12
2.2KW+VP30 2.2KW+VP40 2.2KW+VP20
3KW+VP30 3KW+VP40
3.75KW+VP30 3.75KW+VP40 3.75KW+VP45
4KW+VP40 4KW+VP30 4KW+VP45
5.5KW+HVP30 5.5KW+HVP40
C01-43B0 1HP 0.75KW C02-43B0 2HP 1.5KW C03-43B0 3HP 2.2/2.25KW C05-43B0 5HP 3.75KW
C7B-43B0 7.5HP 5.5/5.6KW C10-43B0 10HP 7.5KW

1HP-0.75KW 配VP20 軸12.7  1HP-0.75KW 配VP20 大軸15.875  1HP-0.75KW 配VP40 軸19.05
1HP-0.75KW 配PV2R1 軸19.05  1HP-0.75KW 配HGP-2A 軸12.5  2HP-1.5KW 配VP20 軸12.7
2HP-1.5KW 配VP20 大軸15.875  2HP-1.5KW 配VP40 軸19.05  2HP-1.5KW 配PV2R1 軸19.05  2HP-1.5KW 配HGP-2A 軸12.5
3HP-2.2KW 配VP20 軸12.7  3HP-2.2KW 配VP20 大軸15.875  3HP-2.2KW 配VP40 軸19.05  3HP-2.2KW 配PV2R1 軸19.05
3HP-2.2KW 配HGP-2A 軸12.5
5HP-3.7KW 配VP20 軸12.7  5HP-3.7KW 配HGP-3A 軸15.875  5HP-3.7KW 配VP40 軸19.05  5HP-3.7KW 配PV2R1 軸19.05
7.5HP-5.5KW 配VP40 軸19.05  7.5HP-5.5KW 配PV2R1 軸19.05
10HP-7.5KW 配VP40 軸19.05  10HP-7.5KW 配PV2R1 軸19.05
