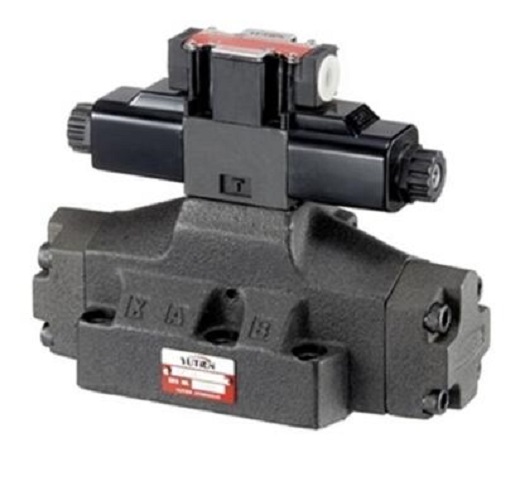

YUTIEN電磁中座DP-04-3C2/C3/C4/C6 DP-06-3C6/C2/4 DP-10-3C2-2P

液壓系統回路的編號

液壓動力部分采用回路圖方式表示，以表明不同功能元件之間的相互關系。液壓源含有液壓泵、電動機和液壓輔助元件；液壓控制部分含有各種控制閥，用于控制工作油液的流量、壓力和方向；執行部分含有液壓缸或液壓馬達，其可按實際要求來選擇。

在分析和設計實際任務時，一般采用方框圖顯示設備中實際運行狀況。 空心箭頭表示信號流，而實心箭頭則表示能量流。

基本液壓回路中的動作順序—控制元件（二位四通換向閥）的換向和彈簧複位、執行元件（雙作用液壓缸）的伸出和回縮以及溢流閥的開啓和關閉。 對于執行元件和控制元件，演示文稿都是基于相應回路圖符號，這也爲介紹回路圖符號作了準備。

根據液壓系統工作原理，您可對所有回路依次進行編號。如果第一個執行元件編號爲0，則與其相關的控制元件標識符則爲1。如果與執行元件伸出相對應的元件標識符爲偶數，則與執行元件回縮相對應的元件標識符則爲奇數。 不僅應對液壓回路進行編號，也應對實際設備進行編號，以便發現系統故障。

DIN ISO1219-2標準定義了元件的編號組成，其包括下面四個部分：設備編號、回路編號、元件標識符和元件編號。如果整個系統僅有一種設備，則可省略設備編號。

實際中，另一種編號方式就是對液壓系統中所有元件進行連續編號，此時，元件編號應該與元件列表中編號相一緻。 這種方法特別適用于複雜液壓控制系統，每個控制回路都與其系統編號相對應。
